產品概述
ZCVR系列高壓干式調壓軟起動裝置是在電機的定子回路串入可自動干式調壓裝置，適用于各種大中型鼠籠式異步電動機或同步電動機的起動，實現電動機軟起動。起動過程時，通過先進的高低壓隔離技術，移磁調壓調節低壓側磁分量的大小，改變電感線圈磁場中磁介質的導磁率，從而改變線圈的磁場強度，進而改變干式變壓器的阻抗，從而不斷調整電機端電壓，保護功能齊全，有效減少了電機起動時對電網、電機本身、相連設備的電氣及機械沖擊。
產品包括固定型、三合一型。固定型采用固定式金屬封閉開關柜型，結構簡單，機械強度高；三合一型將運行旁路柜和起動柜三合一的一體化設計，采用鎧裝式中置式金屬封閉開關柜柜型，同時具備開關柜和軟起動柜的功能。
應用領域
廣泛用于水利、煤炭、有色、冶金、石化、造船、通訊、汽車、市政、新能源、新材料等多個領域，能很好地與電動機拖動設備（如：水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種設備）配套使用。
性能特點
免維護：核心調壓裝置，F級絕緣，環氧澆注，真空浸漬工藝，不受使用環境、溫度的影響，投入使用后無其它維護，節約大量的維護費用與消耗，使用壽命長；
高性能：采用先進的控制技術，可實現恒流起動、斜坡電壓及突跳三種不同起動方式，起動過程中自動調節，抗干擾能力強，無諧波污染；
智能化：友好的人機操作界面，操作簡單，調整靈活，對電機實時數據動態檢測電壓、電流，同時可方便查閱起動歷史曲線。
技術參數
負載要求 | 三相中壓鼠籠式異步電機、同步電機 |
電源電壓 | 6-10kV (+10%-15%) |
功率范圍 | 100kW-15000kW |
工作頻率 | 50Hz±2Hz |
控制電源 | 380/220VAC（+10%/-15%） |
起動頻次 | 3-5次，重復使用性好，起動性能不受環境溫度影響可適應環境溫度：-10℃到+50℃（如特殊環境需要特殊提出設計） |
冷卻方式 | 自然冷卻 |
防護等級 | IP20/IP30（特殊防護需協商特殊設計） |
安裝地點 | 戶內安裝(無導電塵埃、無劇烈震動的場所) |
參數設置 | 1.5Ie-4.5Ie可調，無二次浪涌電流沖擊； |
液晶屏顯示 | 顯示起動電流、時間、故障狀態，起動參數的設定、調整靈活，方便查閱起動歷史曲線； |
通訊方式 | RS485接口，Modbus通訊協議 |
軟停車功能 | 可選 |

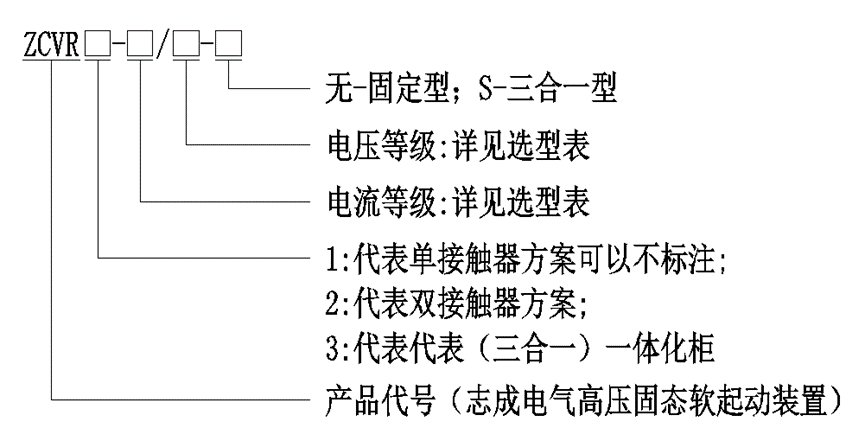

型號說明
執行標準
GB/1094-1985 《電力變壓器》
GB/T11022-2011 《高壓開關設備和控制設備標準共享技術要求》
GB311.1-2012 《高壓輸變電設備的絕緣配合》
GB3906-2006 《3.6KV-40.5KV 交流金屬封閉開關設備和控制設備》
IEC 60470 《高壓交流接觸器》
GB/T 14808-2001 《交流高壓接觸器和基于接觸器的電動機起動器》
Q/FZR10 《高壓干式調壓軟起動裝置》
使用環境條件
·環境溫度：-20℃~+55℃；
·相對濕度：日平均不超過95%，月平均不超過95%（20℃）；
·海拔高度不超過1000m，超過時應提供海拔高度；
·地面傾斜度不超過5°；
·安裝地點無腐蝕金屬或破壞絕緣的氣體。
? 注：若有特殊使用條件，請?jiān)谟嗀洉r(shí)與我公司聲明和協商
選型說明
固定型選型表
型號規格 | 電壓等級（kV） | 功率范圍（kW） | 柜體參考尺寸（W*D*H） |
ZCVR2-500/□ | 6/10 | Pe≤500 | 1100*1450*2300 |
ZCVR2-1000/□ | 6/10 | 500< Pe≤1000 | 1100*1450*2300 |
ZCVR2-2000/□ | 6/10 | 1000<Pe≤2000 | 1100*1450*2300 |
ZCVR2-3000/□ | 6/10 | 2000<Pe≤3000 | 1100*1450*2300 |
ZCVR2-4000/□ | 6/10 | 3000<Pe≤4000 | 1100*1450*2300 |
ZCVR2-5000/□ | 6/10 | 4000<Pe≤5000 | 1200*1450*2300 |
ZCVR2-6000/□ | 6/10 | 5000<Pe≤6000 | 1200*1450*2300 |
ZCVR2-7000/□ | 6/10 | 6000<Pe≤7000 | 1200*1450*2300 |
ZCVR2-8000/□ | 6/10 | 7000<Pe≤8000 | 1200*1450*2300 |
ZCVR2-10000/□ | 6/10 | 8000<Pe≤10000 | 1300*1640*2300 |
ZCVR2-12000/□ | 6/10 | 10000<Pe≤12000 | 1300*1740*2300 |
ZCVR2 -15000/□ | 6/10 | 12000<Pe≤15000 | 1300*1740*2300 |
三合一型選型表
型號規格 | 電壓等級（kV） | 功率范圍（kW） | 柜體參考尺寸（W*D*H） |
ZCVR3-500/□-S | 6/10 | Pe≤500 | 1200*1450*2300 |
ZCVR3-1000/□-S | 6/10 | 500< Pe≤1000 | 1200*1450*2300 |
ZCVR3 -2000/□-S | 6/10 | 1000< Pe≤2000 | 1200*1450*2300 |
ZCVR3 -3000/□-S | 6/10 | 2000<Pe≤3000 | 1300*1450*2300 |
備注：
1、電機功率由于與功率因數等有關，以上型號對應電機功率的數據僅供參考，實際以用戶電機銘牌的實際參數為準；
2、一拖多、起動時間超長、礦井下考慮降容使用；
3、電壓等級涵蓋規格3.3 kV、6.0 kV、6.6kV、7.2kV、10kV、12kV；
4、電機功率超過2000KW，需配差動保護裝置；
5、超出以上規格范圍需協議訂貨
6、柜體尺寸均為框架尺寸，不含前后門板和側封板；

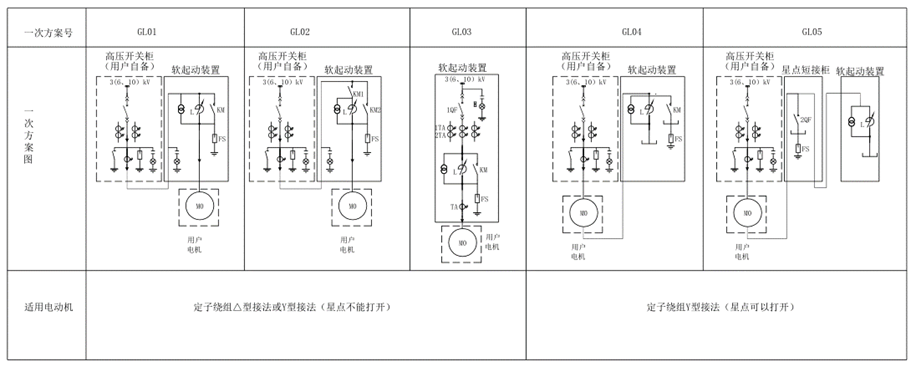

一次方案圖
外形尺寸圖

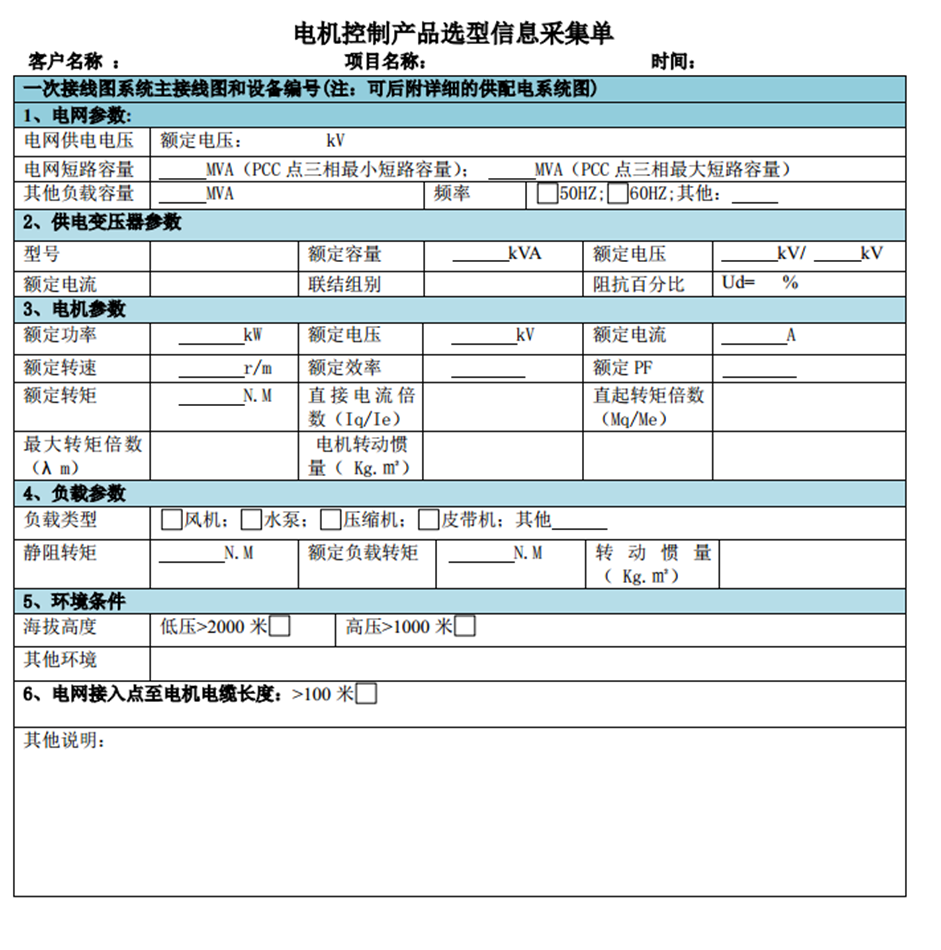

訂貨須知
·電動機型號、額定功率、額定電流、額定電壓、額定轉速；
·電動機拖動負載類型和拖動電機電網情況；
·電機起動轉矩倍數、堵轉電流倍數等與電機相關參數；
·主回路方案圖、進出線方式；
·設備使用特殊條件應在訂貨時提出與我公司協商解決；
詳見附表：
