產品概述

KYN28A(GZS1)-12型金屬鎧裝移開式開關設備，綜合同類產品特點，將可移開部件設計成中置式形式，使得產品結構更趨簡單，互換性強。柜內配裝性能優良的新型VS1或ABB公司的VD4真空斷路器，安全可靠，真空滅弧室免維護，操作機構少檢修，使設備在運行中停電檢修時間和頻次大大減少。機械和電氣聯鎖可靠，滿足“五防”操作性能，防護等級高。產品規格多，試驗項目全，試驗參數高，在成套設備中占領先地位。可滿足用戶多方面技術性能的要求，為此，備受電力用戶青睞，具有廣闊的市場前景。

應用領域

適用于水利、煤炭、有色、冶金、石化、造船、通訊、汽車、市政、新能源、新材料等多個領域的三相交流50Hz，額定電壓為3.6kV、7.2kV、12kV。

產品創新

 為了方便客戶現場的使用，我公司已把固定鎖改變成轉舌鎖；也可以依據客戶要求把手動操作斷路器小車，做成遙控斷路器小車。

工作原理

KYN28A型金屬鎧裝移開式開關設備，設計符合GB3906-91《3~35kV交流金屬封閉開關設備》及DL404-91《戶內交流開關設備訂貨技術條件》要求。適用于3~10kV交流三相50HZ單母線電力系統中，作為發電廠、變電所、工礦企業、高層建筑等部門接受和分配電能之用，并對電路具有控制保護和測量等功能。除廣泛用于一般電力系統外，特別適用于具有頻繁操作的電力線路中，本產品為戶內使用，可靠墻安

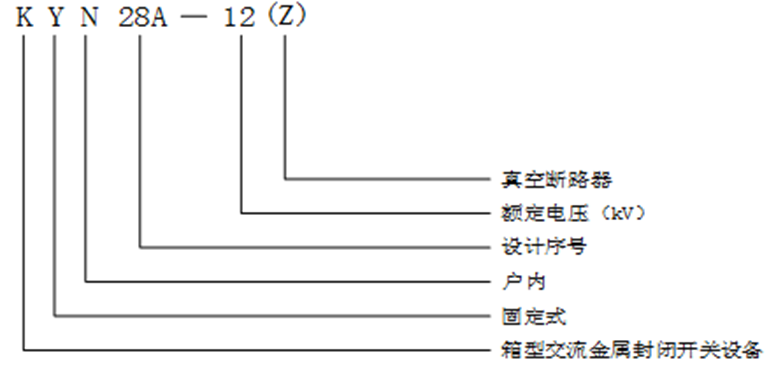

型號說明

  技術參數

注：*電流互感器的短路容量應單獨考慮。

當斷路器用于控制3-10kV電動機時，若啟動電流小于600A，必須加金屬氧化物避雷器，其具體要求由用戶與制造廠聯系協商；當斷路器用于開端電容器組時，電容器組的額定電流不應大于斷路器額定電流的80%。

動作時間的推薦值：

合閘時間        （約）70ms      分閘時間        ≤45ms

燃弧時間（50Hz）     ≤15ms     開斷時間        ≤60ms

最小的合閘指令持續時間  20ms（100ms）

最小的分閘指令持續時間  40ms（100ms）

使用環境

l  環境溫度上限+40℃，下限-25℃；

l  海拔高度不大于1000m；

l  相對濕度：日平均值不大于95%，月平均不大于90%；

l  地震烈度不大于8度；

l  沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

注：超出上述正常使用環境的設備，用戶可同廠方協商。

“五防”的實現

(1)  防止帶負荷誤拉、誤推手車

斷路器手車在柜內有試驗位置和工作位置。當斷路器手車處于試驗位置，并且處于合閘狀態時，應該不允許直接將其推入至工作位置；當斷路器手車處于工作位置，并且處于合閘狀態時，應該不允許直接將其拉出至試驗位置。

在試驗位置和工作位置都分別設有機械定位裝置，以保證聯鎖可靠。如果斷路器處于合閘狀態，斷路器底盤車內的限位銷則伸出并卡在絲杠上，使得絲杠無法被動搖，阻止斷路器被推向工作位置，或斷路器被推向試驗位置。只有當斷路器處于分閘狀態時（且接地開關處于分閘狀態），才能搖動絲杠推進機構，將斷路器手車從試驗位置推向工作位置，或反之將斷路器手車從工作位置推向試驗位置。

(2)  帶地刀誤合開關

當中置柜內接地開關處于處于合閘位置時，應該不允許直接將斷路器手車推到工作位置并進行合閘操作。

斷路器分閘并且接地開關合閘時，導軌上方連鎖的擋片伸出，擋片擋手車底盤，使手車不能從試驗位置移至工作位置。當斷路器分閘，接地開關處于分閘位置時，聯鎖擋板、擋片縮進柜內，才能將斷路器手車從試驗位置移至工作位置，關合斷路器對線路送電；或從工作位置移至試驗位置。

(3)  防止帶電誤合地刀

當斷路器手車處于工作位置(不論其是否處于合閘狀態)，或中置柜出線電纜帶電時，應該不允許合接地開關。如果斷路器手車未被退到試驗位置，無論其是處于工作位置，還是在從工作位置退向試驗位置的過程中，斷路器手車底盤聯鎖裝置的限位銷都將伸出，中置柜前面地刀操作孔擋板被鎖住而不可能被打開，搖把無法插入地刀操作孔操作接地開關傳動聯桿轉動，接地開關也就無法合閘。只有當斷路器手車處在試驗位置或被移出時，地刀操作孔擋板才可以被打開，搖把可以插入地刀操作孔操作接地開關傳動聯桿轉動，接地開關可以合閘。

(4)  防止誤入帶電間隔

中置柜的母線室是全封閉的，一般無法直接觸摸；中置柜的開關室觸頭部分是可能帶電部位，但有斷路器手車擋著，即使斷路器手車被移出開關室，金屬活門機構也會自動擋住觸頭部分，因此，一般也無法直接觸摸。為了安裝或檢修的方便，中置柜的電纜室裝有可打開的門，而電纜室內的銅排或電纜接頭部分是可能帶電部位，應該不允許不合接地開關而直接打開電纜室門進入電纜室。接地開關處于分閘位置時，接地刀閘機構主軸上的聯鎖鉤應能準確聯鎖，即鎖套上的偏心鎖鉤旋轉90度卡住電纜室門，此時電纜室門應不能打開。接地開關處于合閘位置時，接地開關聯鎖機構能準確解鎖，即鎖套上的偏心鎖鉤恢復至所示位置，此時電纜室門才能打開。

(5)  防止帶負荷誤拉、誤合隔離手車

在母線分段運行時，母線之間通過分段柜(含有斷路器手車)和隔離柜(含有隔離手車)相連。操作中應該確保只有當分段柜的斷路器分閘且處于試驗或移開位置時，隔離柜的隔離手車才可以從工作位置移開；反之，只有當隔離柜的隔離手車推入且處于工作位置時，分段柜的斷路器手車才能被推進至工作位置，進而合閘。分段柜和隔離柜各有一只閉鎖電磁鐵。隔離柜的隔離手車底盤位置輔助接點連接分段柜內閉鎖電磁鐵，限制只有當隔離柜的隔離手車推入且處于工作位置時，分段柜的斷路器手車才能被推進至工作位置，進而合閘；分段柜斷路器手車底盤位置輔助接點連接隔離柜內閉鎖電磁鐵，限制只有當分段柜斷路器分閘且處于試驗或移開位置時，隔離柜的隔離手車才可以從工作位置移開。反之，將無法操作，防止帶負荷誤拉、誤合隔離開關。

外形和安裝基礎參考圖

訂貨須知

訂貨時用戶須提供下列資料

主接線方案編號及母線系統圖、排列圖；

二次回路接線原理圖、端子排列圖，如端子未排成一列時按制造廠規定；

開關柜內電器元件的型號、規格數量；

主母線、支主母線的材質、規格，否則按照制造廠規定供應；

開關柜若使用在特殊環境條件下，請在訂貨時提出；

需要附件、備件時，應提出其種類和數量
