產品概述

GKGR系列礦用一般型高壓軟起動柜與ZCRQ系列產品采用同一個平臺開發設計，是電力電子技術、微處理器技術及現代數字控制理論技術充分結合的產品。GKGR高壓軟起動采用先進的高速DSP微處理器為核心，控制高壓大功率晶閘管組件，實現了大中型交流鼠籠式電動機平滑起動、運行、停車及保護，有效降低電動機起動沖擊電流，減小對電網及拖動設備的沖擊。

產品采用的是箱型固定式金屬封閉開關柜型，結構簡單，機械強度高，柜體防護等級達IP54，整個柜體按礦用安全型產品設計，具有礦用產品安全標志證書（KA證），符合《金屬非金屬礦山安全規程》有關規定的使用要求。由于KA類產品的特殊性，國家安標中心對產品名稱和型號規格都做了限定，只能采用通用名稱和型號，可以選用ZCRQ(GKGR)-KA,設備名都叫礦用一般型，KA針對的是金屬及非金屬有色礦山，KY針對的是煤礦非高瓦斯礦井，二者有本質的區別。

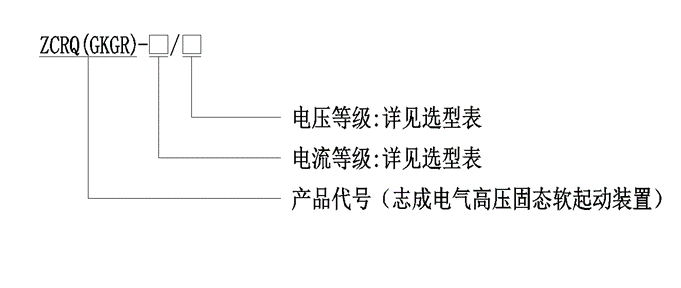

型號說明

規格型號

備注：1、電機功率由于與功率因數等有關，以上型號對應電機功率的數據僅供參考，實際以用戶電機銘牌的實際參數為準；

2、電機額定電流臨界或重負載時，應選高一個規格；

3、需嚴格按表中型號選型，表中所列型號具有KA證；

4、電機功率超過2000KW，用戶需配差動保護裝置；

5、柜體尺寸均為框架尺寸，不含前后門板和側封板；

技術參數

備注：

a) 對于重載下的Iq/Ie比值加大或?qū)τ谥T如風機類負荷的單次起動時間可根據起  動要求進行調整，具體參數以技術協議為準；

b) 根據負載類型或所要求的連續起動次數來確定不同的技術措施；考慮熱量的擴 散，為確保安全每次起動后應至少間隔10分鐘以上；但起動時間越長相應可連續起動次數降低；

c) 起動電流Iq/額定電流（Iq/Ie）之比值，受負載類型限制；

執行標準

GB/T11022-2011    《高壓開關設備和控制設備標準共享技術要求》

GB/T3859.1-2013   《半導體變流器基本要求的規定》

GB/T3859.2-2013   《半導體變流器應用導則》

QFZR9-2018        《高壓電動機智能固態軟起動裝置標準》

GB3906-2006       《3.6KV-40.5KV交流金屬封閉開關設備和控制設備》

IEC 60470         《高壓交流接觸器》

GB/T 12173-2008   《礦用一般型電氣設備》

GB/T 14808-2016   《高壓交流接觸器、基于接觸器的控制器及電動機起動器》

使用環境條件

u  環境溫度：最高溫度 +50℃ ，最低溫度-10℃

u  相對濕度：日平均不超過95%，月平均不超過95%（+20℃）；

u  海拔高度:  不超過2000m;

u  地面傾斜度:不超過5°；

u  安裝地點:無火災、爆炸危險，無化學腐蝕及劇烈振動

注：若有特殊使用條件，請在訂貨時與我公司聲明和協商。

訂貨須知

訂貨時請?zhí)峁┰O(shè)備型號及下列資料：

u  電動機型號、額定功率、額定電流、額定電壓、額定轉速;

u  電動機拖動負載類型和拖動電機電網情況;

u  主回路方案圖;

u  設備主回路進出線方式;

u  設備使用在特殊環境條件時應在定貨時提出;

注：若用戶有其他特殊要求，請與我公司協商聯系。

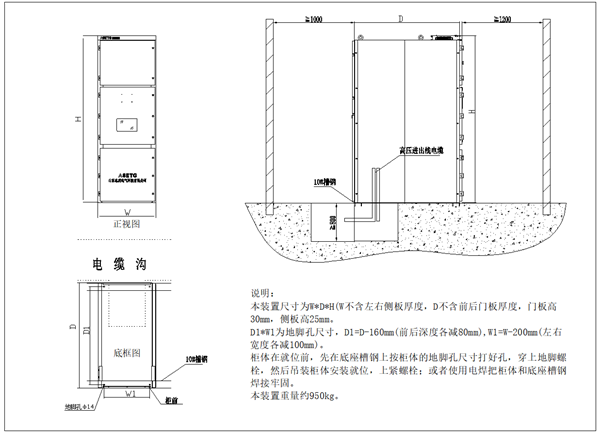

外型尺寸圖

注：寬（W）、深（D）、高（H）具體值詳見選型表。

安裝基礎圖

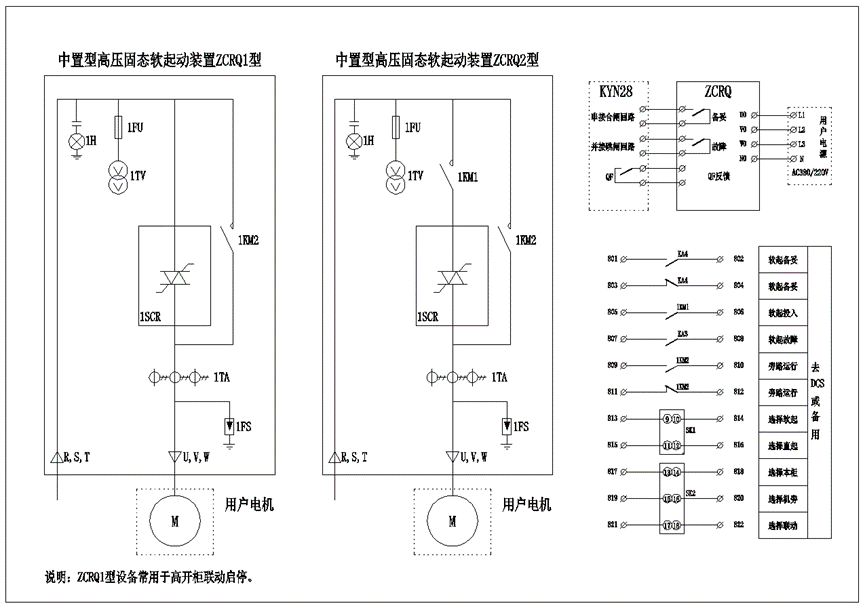

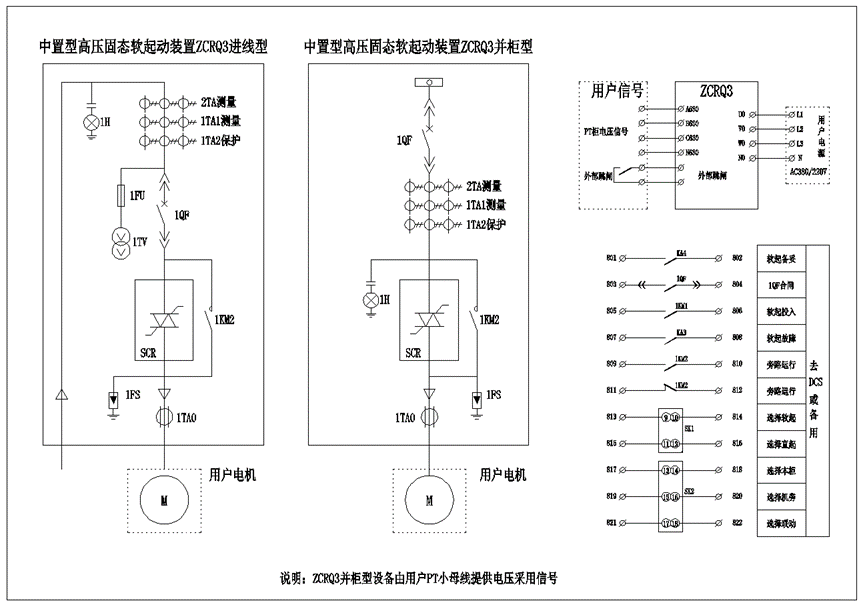

一次系統圖

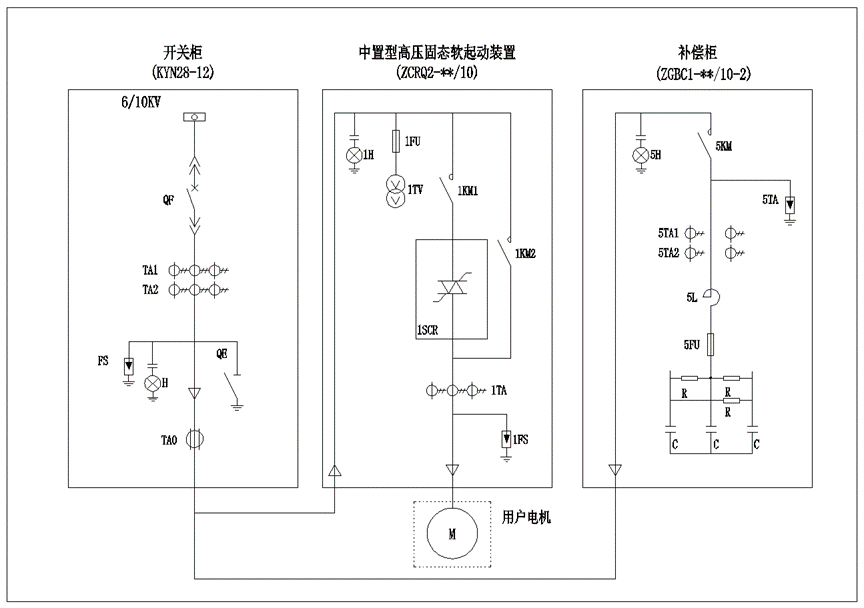

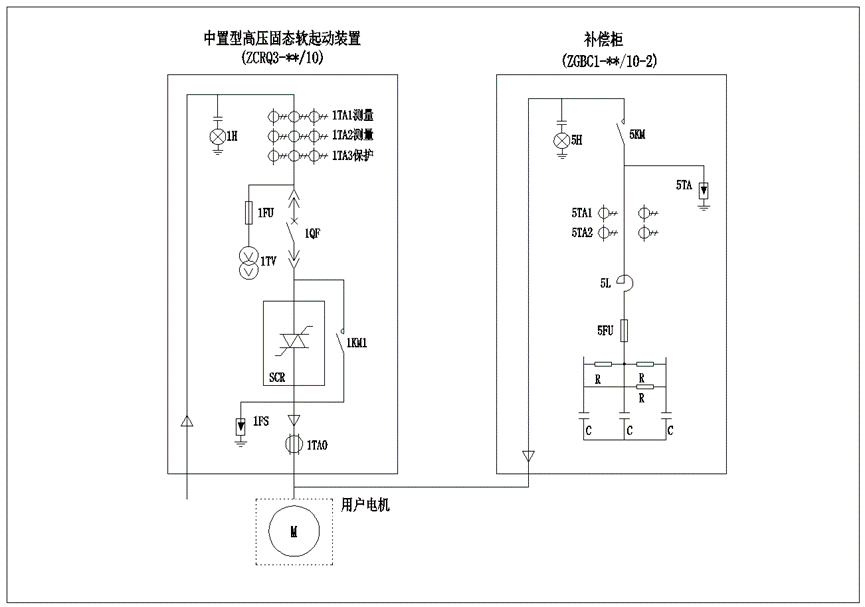

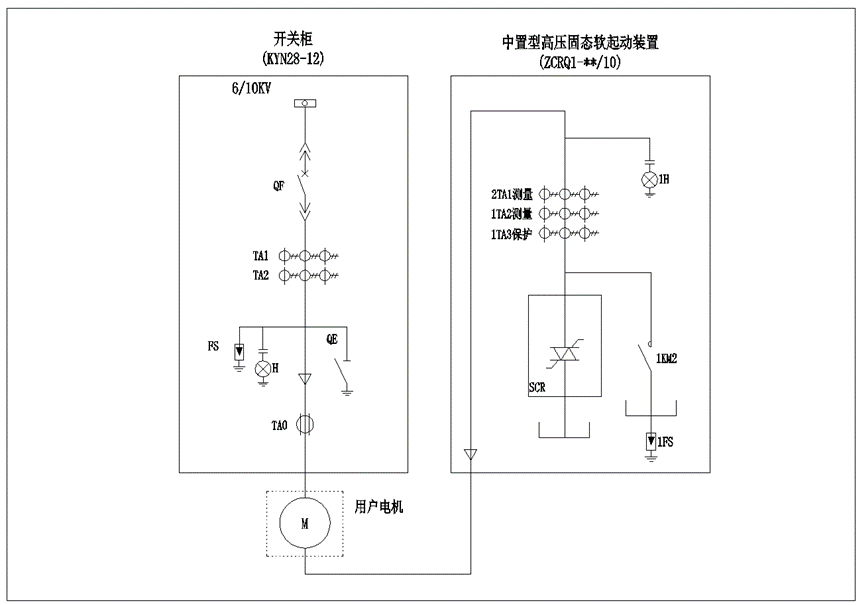

典型案例系統圖
